Grúas y aparatos de elevación

Por qué la elevación de cargas es un riesgo prioritario

La elevación de cargas concentra energía potencial y masas elevadas sobre zonas donde trabajan personas. Un fallo en el eslingado, un gancho sin pestillo, una sobrecarga, una maniobra con viento, el vuelco de una grúa móvil mal estabilizada o el contacto de la pluma con una línea eléctrica producen accidentes graves y mortales de forma recurrente en construcción, industria, logística y puertos. La normativa aborda el riesgo desde tres frentes: el diseño y la comercialización de los equipos, su utilización segura y las inspecciones reglamentarias de seguridad industrial.

El Real Decreto 1215/1997 establece en su anexo I las disposiciones mínimas para los equipos de elevación de cargas (solidez y estabilidad, indicación de carga nominal, dispositivos contra caída de carga y contra sobrecarga, señalización) y en su anexo II las condiciones de utilización: estabilidad del equipo, prohibición de pasar cargas por encima de personas no protegidas, visibilidad del operador o señalista, accesorios de elevación seleccionados según la carga y marcados, prohibición de elevar personas salvo con equipos previstos para ello o medidas excepcionales, y suspensión de las maniobras con viento u otras condiciones meteorológicas adversas.

En el ámbito de la seguridad industrial, el Reglamento de aparatos de elevación y manutención desarrolla instrucciones técnicas para grúas torre (MIE-AEM-2, aprobada por el Real Decreto 836/2003) y para grúas móviles autopropulsadas (MIE-AEM-4, aprobada por el Real Decreto 837/2003), que regulan la instalación, las inspecciones periódicas por organismos de control, el mantenimiento por empresas conservadoras y los carnés de gruista y de operador de grúa móvil autopropulsada. Los puentes grúa y polipastos siguen las prescripciones del fabricante y las normas UNE-EN aplicables.

El plan de izado de cargas concreta la carga, configuración del equipo, accesorios, recorrido, apoyos y funciones de las personas implicadas. También define qué cambios obligan a suspender la maniobra y revisar su planificación.

La unión de la carga exige seleccionar eslingas y accesorios de elevación compatibles con la configuración prevista. La capacidad nominal del equipo elevador no garantiza por sí sola la seguridad de los elementos de amarre.

Requisitos de utilización (Real Decreto 1215/1997)

• Estabilidad e instalación. Instalación de los equipos desmontables o móviles de forma que garantice la estabilidad, con estabilizadores, apoyos y terreno adecuados, y comprobaciones tras el montaje y periódicas.
• Carga nominal y accesorios. Carga nominal marcada en el equipo, accesorios de elevación (eslingas, cadenas, ganchos, cáncamos) seleccionados según la carga, los puntos de prensión, el dispositivo de enganche y las condiciones atmosféricas, marcados y almacenados de forma que no se deterioren.

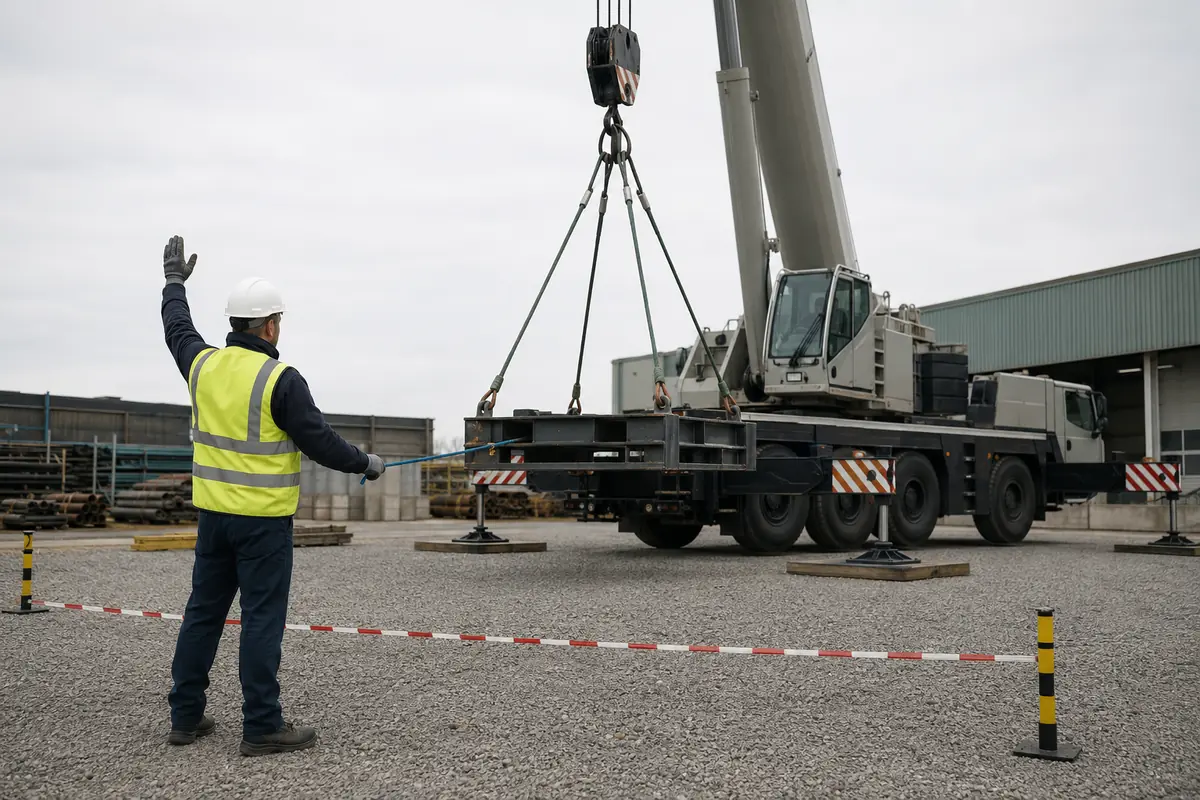

• Maniobras. Prohibición de mantener cargas suspendidas sin vigilancia y de pasarlas por encima de lugares de trabajo no protegidos ocupados por personas; señalistas o medios de comunicación cuando el operador no puede ver la carga; protocolo de señales normalizado conforme al Real Decreto 485/1997.
• Elevación de personas. Solo con equipos y accesorios previstos a tal fin; con carácter excepcional, con equipos no previstos siempre que se adopten las medidas pertinentes y la presencia de vigilancia adecuada.
• Condiciones meteorológicas. Suspensión de la utilización al aire libre cuando las condiciones (viento, tormenta, hielo) puedan afectar a la seguridad, con anemómetros y límites definidos.
• Interferencias. Medidas para evitar colisiones entre grúas cuyos radios de acción se solapen y distancias de seguridad a líneas eléctricas aéreas.
• Formación y autorización. Formación específica de operadores, eslingadores y señalistas, y autorización expresa de la empresa; carnés reglamentarios para grúas torre y grúas móviles autopropulsadas.

Inspecciones y mantenimiento

• Comprobaciones del Real Decreto 1215/1997. Comprobación inicial tras la instalación, comprobaciones periódicas y tras acontecimientos excepcionales, por personal competente y con registro.
• Grúas torre (MIE-AEM-2). Proyecto de instalación, montaje por empresa autorizada, inspección por organismo de control en la puesta en servicio y periódicamente, mantenimiento por empresa conservadora, libro de la grúa y carné de gruista.
• Grúas móviles autopropulsadas (MIE-AEM-4). Inspecciones periódicas por organismo de control según antigüedad, mantenimiento conforme al fabricante, revisión anual documentada y carné de operador.
• Accesorios de elevación. Inspección visual antes de cada uso, inspecciones periódicas por persona competente, retirada de eslingas y cadenas dañadas y registro de accesorios.
• Puentes grúa y polipastos. Mantenimiento y revisiones conforme al fabricante y a las normas UNE-EN aplicables, con especial atención a frenos, finales de carrera, limitadores de carga, cables y ganchos.

Aplicación organizativa: cómo gestionar los equipos de elevación

1. Inventariar los equipos de elevación y los accesorios con sus cargas nominales, documentación del fabricante, inspecciones reglamentarias y responsables.
2. Planificar cada maniobra de elevación significativa: peso y dimensiones de la carga, equipo y accesorios adecuados, zona de exclusión, señalista, condiciones meteorológicas y líneas eléctricas próximas.
3. Formar y autorizar a operadores, eslingadores y señalistas, y verificar los carnés reglamentarios de gruistas y operadores de grúa móvil.
4. Establecer el programa de comprobaciones y mantenimiento conforme al Real Decreto 1215/1997 y a las ITC aplicables, con contratos con organismos de control y empresas conservadoras.
5. Implantar la inspección de accesorios de elevación antes de cada uso y su revisión periódica, con retirada de los dañados.
6. Definir el procedimiento de elevación de personas, limitado a equipos previstos o a supuestos excepcionales con medidas documentadas.
7. Investigar los incidentes (caídas de carga, sobrecargas, activación de limitadores) y revisar los procedimientos.

Un software de gestión preventiva permite mantener el inventario de equipos y accesorios de elevación con sus inspecciones reglamentarias, las autorizaciones y carnés de operadores, los planes de maniobra y los incidentes, con avisos de vencimientos.

Límites y errores frecuentes

1. Superar la carga nominal o elevar cargas con accesorios inadecuados o dañados.
2. Pasar cargas suspendidas sobre personas o dejarlas suspendidas sin vigilancia.
3. Operar sin señalista cuando el operador no ve la carga, o con señales no normalizadas.
4. Elevar personas con equipos no previstos y sin medidas excepcionales documentadas.
5. Continuar las maniobras con viento u otras condiciones adversas, o sin considerar líneas eléctricas próximas.
6. Omitir las inspecciones reglamentarias de grúas torre y grúas móviles o el mantenimiento por empresa conservadora.

Los requisitos técnicos se detallan en el Real Decreto 1215/1997, en las ITC del Reglamento de aparatos de elevación y en las normas UNE-EN aplicables; esta ficha tiene carácter divulgativo.

Marco normativo y de referencia

• Real Decreto 1215/1997, de 18 de julio, anexos I y II. Disposiciones mínimas y condiciones de utilización de los equipos de trabajo para la elevación de cargas.
• Real Decreto 836/2003, de 27 de junio. Instrucción técnica complementaria MIE-AEM-2 sobre grúas torre para obras u otras aplicaciones.
• Real Decreto 837/2003, de 27 de junio. Instrucción técnica complementaria MIE-AEM-4 sobre grúas móviles autopropulsadas.
• Real Decreto 1644/2008, de 10 de octubre. Normas para la comercialización y puesta en servicio de las máquinas, incluidos los aparatos de elevación.
• Real Decreto 485/1997, de 14 de abril. Señalización de seguridad y salud, incluidas las señales gestuales para maniobras.
• Guía técnica para la evaluación y prevención de los riesgos relativos a la utilización de los equipos de trabajo (INSST). Criterios de aplicación del Real Decreto 1215/1997 a los equipos de elevación.

Las normas UNE-EN 13001 (grúas, diseño), UNE-EN 13155 (accesorios de elevación) y UNE-EN 14439 (grúas torre) se adquieren a través de la Asociación Española de Normalización; las comunidades autónomas gestionan los carnés de gruista y de operador de grúa móvil.
