Qué es el bloqueo y etiquetado
Muchos accidentes graves en mantenimiento, limpieza y desatascos se producen por la puesta en marcha inesperada de un equipo mientras alguien está dentro o en contacto con él: un compañero rearma la máquina, un automatismo reanuda el ciclo, un acumulador hidráulico libera presión o una carga suspendida cae. El bloqueo y etiquetado ataca esa causa con una regla simple: la persona que interviene es la única que puede devolver la energía, porque el dispositivo de aislamiento está cerrado con su candado y solo ella tiene la llave.
La etiqueta complementa al candado: identifica a la persona, la fecha y el motivo, y advierte de que el equipo no debe ponerse en marcha. Un sistema basado solo en etiquetas, sin bloqueo físico, es más débil y solo se admite cuando el dispositivo no puede bloquearse y se adoptan medidas equivalentes.
En Estados Unidos, la norma OSHA 29 CFR 1910.147 sobre control de energías peligrosas define el procedimiento, los dispositivos y la formación, y ha dado nombre y estructura a la práctica en todo el mundo. En España no existe una norma con esa denominación, pero la obligación es equivalente: el Real Decreto 1215/1997 exige que todo equipo de trabajo disponga de dispositivos claramente identificables para separarlo de cada una de sus fuentes de energía, y que las operaciones de mantenimiento, ajuste y limpieza se realicen con el equipo parado y sin energía, salvo imposibilidad, con medidas de protección adecuadas. El Real Decreto 614/2001 regula la supresión de la tensión y la consignación en instalaciones eléctricas.
Energías que deben controlarse
- Eléctrica. Alimentación principal, circuitos auxiliares, condensadores, baterías, sistemas de alimentación ininterrumpida.
- Mecánica. Elementos en movimiento por inercia, volantes, muelles comprimidos o tensados.
- Hidráulica y neumática. Presión en circuitos, acumuladores y cilindros, que puede provocar movimientos tras el corte del suministro.
- Gravitatoria. Cargas suspendidas, partes elevadas de máquinas, contrapesos.
- Térmica. Superficies calientes, vapor, fluidos a temperatura.
- Química y de proceso. Fluidos en tuberías, gases, reacciones; requieren cierre, drenaje, purga y a veces brida ciega.
El error más frecuente es cortar solo la electricidad y olvidar la energía acumulada o la gravedad. El procedimiento de cada equipo debe identificar todas las fuentes y el modo de aislar y disipar cada una.
Pasos del procedimiento
- Preparación: identificar el equipo, las fuentes de energía, los dispositivos de aislamiento y los riesgos de la intervención; informar a las personas afectadas.
- Parada: detener el equipo por el procedimiento normal de parada.
- Aislamiento: accionar todos los dispositivos de separación de energía (seccionadores, válvulas, desconexiones).

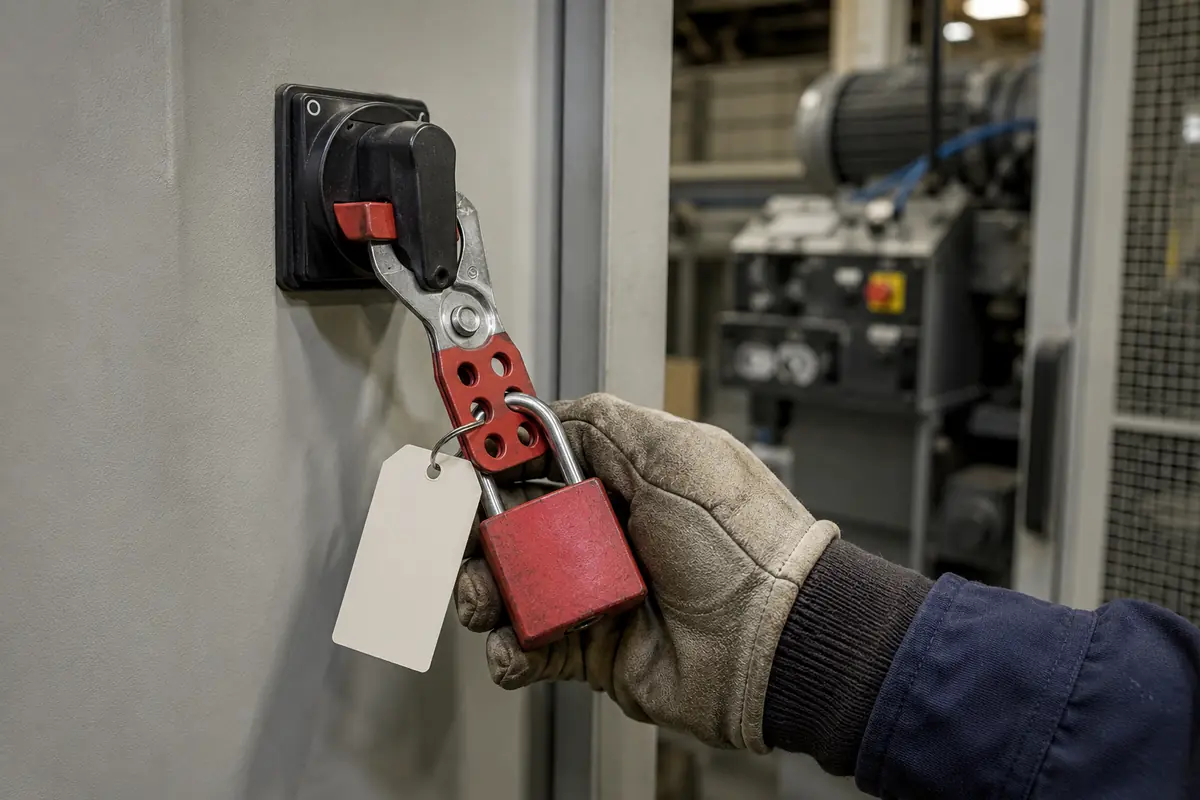

- Bloqueo y etiquetado: colocar el candado personal y la etiqueta en cada dispositivo; con varias personas, pinza múltiple o caja de bloqueo de grupo, de modo que cada una tenga su candado.
- Disipación de la energía residual: descarga de condensadores, despresurización, bajada o calzado de partes elevadas, liberación de muelles, enfriamiento, drenaje y purga.
- Verificación de la ausencia de energía: intento de puesta en marcha con los mandos, medición de ausencia de tensión, comprobación de presión cero; el equipo debe quedar en estado de energía cero antes de intervenir.
- Intervención y restablecimiento: al terminar, comprobar que herramientas y personas están fuera, retirar cada persona su candado, avisar y reponer la energía por el procedimiento normal.
Aplicación organizativa
- Procedimiento general y fichas por equipo. El procedimiento define reglas, roles y dispositivos; cada equipo con varias fuentes de energía necesita una ficha con la localización de los puntos de aislamiento y el modo de disipar cada energía.
- Dispositivos. Candados personales identificados, con una sola llave en poder de su titular, pinzas múltiples, cajas de bloqueo de grupo, bloqueadores de válvulas, interruptores y enchufes, etiquetas normalizadas.
- Personas autorizadas y afectadas. Formación específica para quienes bloquean y para quienes trabajan en la zona; información a operadores para que no intenten arrancar equipos bloqueados.
- Cambios de turno. Regla clara para la transferencia de bloqueos sin que el equipo quede sin protección.
- Contratas. Coordinación para que el personal externo aplique el mismo sistema con sus propios candados; integración con los permisos de trabajo.
- Retirada excepcional. Procedimiento para retirar un candado cuyo titular no está disponible, con verificación de que no hay nadie interviniendo y autorización de un responsable.
- Auditoría periódica. Comprobación de que los procedimientos se aplican y de que las fichas de equipo están actualizadas.
Límites y errores frecuentes
- Cortar solo la alimentación eléctrica y olvidar la energía hidráulica, neumática, acumulada o gravitatoria.
- Utilizar el paro de emergencia o el selector de modo como aislamiento; no son dispositivos de separación de energía.
- Compartir candados o llaves, o usar un único candado para un equipo de varias personas.
- No verificar la ausencia de energía antes de intervenir.
- Retirar bloqueos ajenos sin procedimiento de retirada excepcional.
- Aplicar el bloqueo en intervenciones largas y omitirlo en desatascos y ajustes breves, donde ocurren buena parte de los accidentes.
El bloqueo y etiquetado no cubre las tareas que deben realizarse con el equipo en marcha (ajustes, reglajes, pruebas); esas intervenciones requieren modos de funcionamiento seguros previstos por el fabricante, con velocidad reducida, mando sensitivo o dispositivos equivalentes, conforme a la normativa de máquinas.
Ejemplo práctico
Situación: una línea de paletizado automático se atasca varias veces al día y los operadores entran a retirar cajas con la línea en pausa.
- Situación de partida. La pausa se realiza desde el panel de mando; el robot paletizador conserva la alimentación y un cilindro neumático mantiene presión.
- Análisis. Fuentes de energía: eléctrica del armario general, neumática del circuito de cilindros, gravitatoria de la carga elevada del paletizador.
- Procedimiento. Ficha de equipo con los tres puntos de aislamiento; seccionador bloqueable y válvula de corte y purga con bloqueador; posición de reposo del paletizador antes del bloqueo; candado personal de cada operador y verificación con intento de arranque.
- Organización. Formación de los operadores como personas autorizadas para desatascos; tiempo del procedimiento incorporado al estándar de producción; revisión con mantenimiento de la causa de los atascos.
- Resultado. Desatascos con energía cero en menos de tres minutos y eliminación de la práctica de entrar con la línea en pausa.
Marco normativo en España y referencia internacional
- Real Decreto 1215/1997, anexo I (apartado 1) y anexo II (apartado 1). Dispositivos claramente identificables de separación de energía y realización de las operaciones de mantenimiento con el equipo parado y sin energía.
- Real Decreto 614/2001, anexo II. Trabajos sin tensión: supresión de la tensión, bloqueo de los dispositivos de corte, verificación de ausencia de tensión, puesta a tierra y señalización.
- Real Decreto 1644/2008. Comercialización y puesta en servicio de las máquinas; requisitos de aislamiento y disipación de las fuentes de energía en el diseño.
- OSHA 29 CFR 1910.147, The control of hazardous energy (lockout/tagout). Norma estadounidense de origen del procedimiento; referencia internacional sin vigencia en España.
El Reglamento (UE) 2023/1230 sobre máquinas sustituye a la Directiva 2006/42/CE con aplicación a partir de enero de 2027 y mantiene los requisitos de aislamiento de las fuentes de energía en el diseño. La norma UNE-EN ISO 14118 sobre prevención de una puesta en marcha intempestiva es la referencia técnica de diseño.
